Jak przygotować prawidłowo powietrze do pracy w układach pneumatycznych?

Odpowiednio przygotowane powietrze gwarancją prawidłowej pracy układu pneumatycznego

Sprężone powietrze to jedno z najchętniej wykorzystywanych w przemyśle źródeł energii. Może być stosowane w strefach zagrożenia wybuchem EX lub w wilgotnym otoczeniu, a jakiekolwiek nieszczelności instalacji pneumatycznych nie stanowią zagrożenia dla obsługi i środowiska. Urządzenia pneumatyczne są nie tylko efektywne, ale również stosunkowo bezpieczne. Sprężone powietrze nie powinno być w pneumatyce przemysłowej wykorzystywane bezpośrednio – zanim dotrze do elementów wykonawczych, należy je oczyścić (przefiltrować), zredukować ciśnienie do odpowiedniego poziomu i – jeśli to konieczne – wzbogacić o czynnik smarny.

Brak zestawu przygotowania powietrza lub jego nieprawidłowy dobór może powodować zakłócenia w pracy urządzeń pneumatycznych, a w ostateczności doprowadzić do ich awarii. Wśród skutków doprowadzenia źle przygotowanego powietrza wyróżniamy m.in.:

• zmniejszenie prędkości ruchu siłowników,
• wzrost zużycia energii (zanieczyszczone wkładki filtracyjne powodują wzrost oporu przepływu powietrza),
• przyspieszenie uszkadzającej urządzenia pneumatyczne korozji,
• nieprawidłowe wskazania urządzeń pomiarowych (szczególnie niebezpieczne w zastosowaniach wymagających wysokiej precyzji, np. przemysł elektroniczny, automotive, medycyna),
• zabrudzenia obiektu oczyszczanego sprężonym powietrzem.

Wymienione czynniki prowadzą do spadku wydajności i precyzji pracy, wzrostu kosztów eksploatacji instalacji, jak również do dłuższych przestojów, co dla zakładu przemysłowego może oznaczać poważne straty finansowe. Warto zatem wyposażyć się w wiedzę o odpowiednim przygotowaniu powietrza oraz w narzędzia, które umożliwią bezproblemowe przeprowadzenie tego procesu.

Skąd się biorą zanieczyszczenia w sprężonym powietrzu i co oznacza powietrze oczyszczone?

Zanieczyszczenia w sprężonym powietrzu to zanieczyszczenia występujące naturalnie w powietrzu atmosferycznym (czyli gazy, pary, cząsteczki związków chemicznych i pyły o różnorodnym kształcie, strukturze i wielkości, których skład i stężenie zależą od lokalizacji oraz pory roku) wzbogacone o zanieczyszczenia wnoszone w trakcie sprężania.

Oczyszczone powietrze to powietrze pozbawione zanieczyszczeń stałych, wody oraz oleju w postaci kropel. Para wodna jest dopuszczalna, o ile punkt rosy jest o 5 ÷ 10°C niższy od najniższej temperatury w instalacji, a wilgotność względna w najniższej temperaturze roboczej nie przekracza 80%.

Filtry pneumatyczne, w zależności od zastosowania, wyposażone są we wkładki filtracyjne różnej gradacji . Stopień filtracji wyrażony w mikrometrach (µm) określa wielkość cząsteczki, powyżej której zanieczyszczenia są zatrzymywane przez filtr. Najczęściej spotykane filtracje to: wstępna (zwana też zgrubną: 5µm lub 20µm) oraz (dokładna: 0,01 µm). Należy pamiętać, że filtr nie służy do usuwania z powietrza pary wodnej. Do tego celu wykorzystuje się osuszacze chłodnicze lub adsorpcyjne, które działają na zasadzie przepuszczania powietrza przez zbiornik z adsorbentem, na którym wytrąca się wilgoć.

Jak dobrać elementy przygotowania powietrza?

Prawidłowy dobór elementów do zestawu przygotowania powietrza wydłuża ich żywotność, optymalizuje pracę i tym samym zapobiega generowaniu zbędnych kosztów. Wybierając stację przygotowania powietrza, trzeba przede wszystkim wziąć pod uwagę, przepływ nominalny (wielkość przyłączy) i temperaturę pracy. Są to parametry wspólne dla wszystkich jej komponentów. Następnie należy uwzględnić parametry właściwe poszczególnym elementom. W przypadku filtra lub filtra-reduktora jest to stopień filtracji i rodzaj spustu kondensatu. Dla reduktora (zaworu redukcyjnego) jest to zakres ciśnień wyjściowych. Parametrami głównymi dla smarownicy są z kolei wielkość zbiornika i sposób uzupełniania oleju, a dla zaworu odcinająco-załączającego i łagodnego startu należy uwzględnić rodzaj sygnału sterującego (elektryczny, pneumatyczny).

Jakich zaleceń należy przestrzegać, jeśli chodzi o stacje przygotowania powietrza?

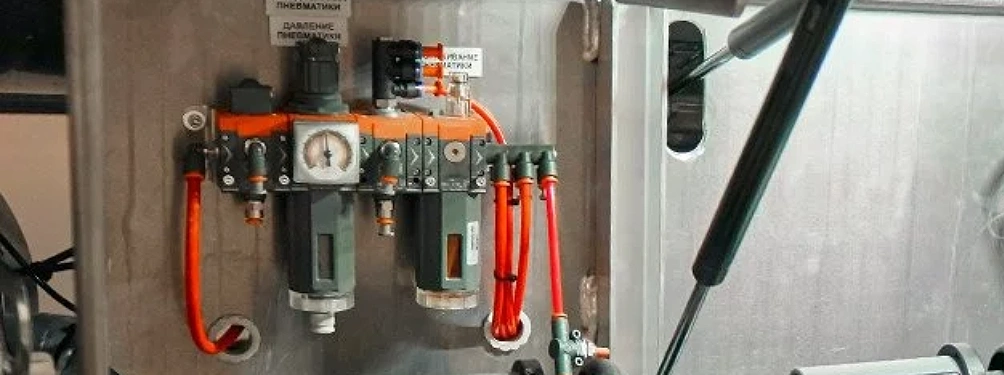

Dla jak najlepszego działania elementów FRL należy przestrzegać kilku zasad dotyczących doboru i eksploatacji.

Wkładka filtracyjna powinna być wymieniana na nową średnio co pół roku lub w zależności od stopnia zabrudzenia powietrza. Filtry dokładne (depuratory) należy poprzedzać filtrami z wkładką 5 µm, która usunie największe zabrudzenia, nie powodując szybkiego zapychania się filtra dokładnego.

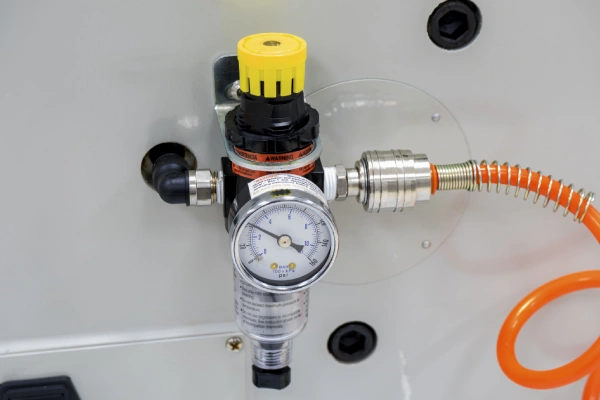

Zawór redukcyjny należy dobierać jak najbliżej wymaganego ciśnienia roboczego – zawór utrzymuje wtedy dokładniej wartość zadaną i posiada mniejszą histerezę. Należy zadbać o czystość powietrza dolotowego do zaworu (ewentualne zabrudzenia mogą wpłynąć na jego „niedomykanie się” i powodować zjawisko tzw. „ciągłego upustu powietrza”).

Oferta Tubes International w zakresie pneumatyki przemysłowej

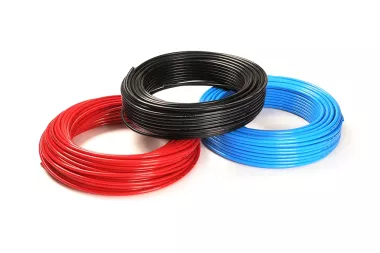

Jeśli nie jesteście Państwo pewni, jakie elementy stacji przygotowania powietrza wybrać oraz jak je prawidłowo montować i eksploatować możecie zwrócić się do specjalisty, takiego jak Tubes International. Firma dysponuje szerokim asortymentem w zakresie pneumatyki przemysłowej. W ofercie posiada węże pneumatyczne, złącza, zawory, siłowniki, chwytaki, systemy rurowe rozprowadzania powietrza oraz właśnie stacje FRL. W Tubes International otrzymacie zarówno gotowe zestawy przygotowania powietrza, jak i pojedyncze elementy serii BIT®, SKILLAIR®, SYNTESI®, NEWDEAL® i AIRTAC®.
